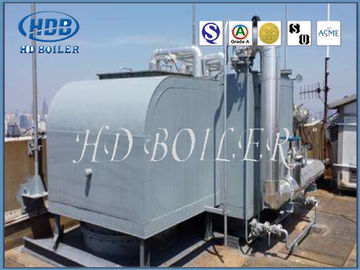

Trwały generator systemu odzysku ciepła z naturalnym obiegiem wysokiego ciśnienia

MOQ:	1 zestaw
Cena £:	negocjowalne
standardowe opakowanie:	Pakowanie zdatne do żeglugi
Okres dostawy:	30 ~ 50 dni
metoda płatności:	L / C, T / T, Western Union
Wydajność dostaw:	500 ton miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Chiny

Nazwa handlowa

Orzecznictwo

ASME, SGS, EN, CE, ISO9001

Numer modelu

Generator pary z odzyskiem ciepła HRSG

Rodzaj:

Naturalne krążenie

Nacisk:

Wysokie ciśnienie

Stan:

waga:

Dostosowane

Obróbka powierzchniowa:

Namalowany

Cena:

negocjowalne

Podkreślić:

kocioł odzysknicowy

kotły przemysłowe i wytwornice pary do odzysku ciepła

Opis produktu

Wysokociśnieniowy generator pary z odzyskiem ciepła HRSG z naturalnym obiegiem dla przemysłu

Produkcja HRSG

Instalacja na miejscu i koszty inwestycji są znacznie obniżone dzięki kompaktowej formie montażowej kotła.Lewe i prawe rury boczne kotła wykorzystują konstrukcję ściany membranowej, która może pracować w bardzo pozytywnych warunkach pessre.Ściana kotła ma również zewnętrzne sito, odpowiednie do umieszczenia na zewnątrz.
Przenikanie ciepła jest doskonałe dzięki zastosowaniu zaawansowanego podgrzewacza powietrza z rurką cieplną.Oprócz niewielkich rozmiarów, zajmuje mniej miejsca.Z przodu znajduje się komora wędzarnicza w wykonaniu przeciwwybuchowym, zapewniająca większe bezpieczeństwo i niezawodność pracy kotła.

Funkcje HRSG

Wysokotemperaturowe spaliny uwolnione ze spalania węgla kierowane są kanałem spalinowym do wlotu kotła odzysknicowego, a następnie przepływają przez nagrzewnicę, parownik i ekonomizer.Ostatecznie jest odprowadzany do atmosfery przez komin.Temperatura spalin generalnie wynosi 150-180 C. Ciepło uwalniane z temperatury spalin spada z temperatury wysokiej do temperatury spalin jest wykorzystywane do wytworzenia pary wodnej.Woda zasilająca kocioł najpierw wpływa do ekonomizera, a woda pobiera ciepło w ekonomizerze i ogrzewa się do temperatury nasycenia nieco poniżej ciśnienia w walczaku i wpływa do walczaka.Po zmieszaniu wody wchodzącej do bębna z nasyconą wodą w bębnie, wpływa ona do parownika wzdłuż przewodu opadowego poniżej bębna, aby pochłonąć ciepło i rozpocząć wytwarzanie pary.Zwykle tylko część wody zamienia się w parę, więc mieszanina pary i wody przepływa w parowniku.Mieszanina pary i wody opuszcza wyparkę i wpływa do górnego bębna przez urządzenie do separacji pary i wody.Woda wpada do przestrzeni wodnej bębna i wpływa do opadającej rury, aby pochłonąć ciepło i wytworzyć parę.Para wchodzi do przegrzewacza z górnej części bębna i pochłania ciepło, aby zamienić parę nasyconą w parę przegrzaną.Zgodnie z trzema etapami procesu wytwarzania pary istnieją trzy powierzchnie grzewcze, a mianowicie ekonomizer, parownik i przegrzewacz.Jeśli para przegrzana nie jest potrzebna, potrzebna jest tylko para nasycona, nie można zainstalować przegrzewacza.Gdy występuje para podgrzewająca, można dodać podgrzewacz.

Specyfikacje HRSG

Tryb	Wymiary (m)
Q6.41000-2-1.25
Q33 / 550-6-1,25	8,08x2,853,7
QC55 / 530-8-1.0	7x3x5,5
Q50 / 700-14-1,25 / 350	16x37,5
FGP320-1,25 / 320	8,8x6,77x9,7
Q50 / 954-20-1,6	9,77x7,52x6,73
Q121,5 / 860-37,8-4,25 / 343
QC16 / 850-5-1,6 / 250	7x3,5x4,5
QC36 / 650-8-1.25	10xB.5x31

Zasada działania HRSG

Paliwo, gaz i węgiel spalane są w celu wytworzenia wysokotemperaturowych gazów spalinowych i uwolnienia ciepła.Spaliny wysokotemperaturowe wpadają najpierw do pieca, następnie wchodzą do rekuperatora ciepła odpadowego przedniej komory wędzarniczej, następnie wchodzą do rury pirotechnicznej, a na końcu wchodzą do rekuperatora ciepła odpadowego z tylnego kanału dymowego komory wędzarniczej.Wysokotemperaturowe spaliny stają się niskotemperaturowymi spalinami i są odprowadzane do atmosfery przez komin.Ponieważ kocioł odzysknicowy znacznie poprawia stopień wykorzystania ciepła uwalnianego podczas spalania paliwa, jest on bardzo energooszczędny.

Parametry HRSG

Wydajność linii do produkcji cementu t / d		1000	2500	5000	10000
Przepływ wlotowy kotła Nm³/ godz	Piec (przód)	60000	88000	243000	472000
Przepływ wlotowy kotła Nm³/ godz	Piec (ogon)	76000	170000	328000	612000
Temperatura gazu na wlocie do kotła ℃	Piec (przód)	370	360	380	390
Temperatura gazu na wlocie do kotła ℃	Piec (ogon)	360	320 ~ 360	330	330
Znamionowe parowanie t / h	Piec (przód)	5.8	7.25	24	50
Znamionowe parowanie t / h	Piec (ogon)	7.5	10 ~ 15,8	20 ~ 24,6	35.5
Znamionowe ciśnienie pary Mpa	Piec (przód)	1.25	1.25	1.25	1.25
Znamionowe ciśnienie pary Mpa	Piec (ogon)	1.25	1.25	1.25	1.25
Znamionowa temperatura pary ℃	Piec (przód)	340	330	350	360
Znamionowa temperatura pary ℃	Piec (ogon)	340	300 ~ 340	310	310
Konstrukcja kotła	Piec (przód)	Pionowy	Pionowy	Pionowy	Pionowy
Konstrukcja kotła	Piec (ogon)	Pionowy	Pionowo i poziomo	Pionowo i poziomo	Vertic
