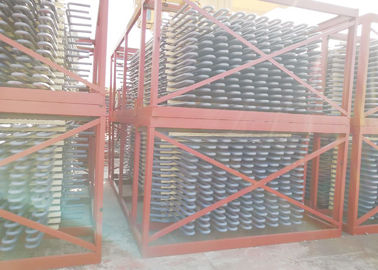

Części zamienne do kotłów stalowych Przegrzewacz i podgrzewacz Wymiennik ciepła opalany węglem

Części zamienne do kotłów stalowych Przegrzewacz i podgrzewacz Wymiennik ciepła opalany węglem

Opis produktu

Przegrzewacze to jedne z najważniejszych części kotła poprawiające efektywność wymiany ciepła.

W kotle rolą przegrzewacza jest podgrzanie pary nasyconej do określonej temperatury pary przegrzanej w celu poprawy sprawności elektrowni, co w istocie poprawia efektywność recyklingu elektrociepłowni.

Przegrzewacz to temperatura pary powyżej jej punktu nasycenia.

Reheater to w zasadzie przegrzewacz, który powoduje przegrzanie pary z wysokociśnieniowego stopnia turbiny.Para przegrzana jest kierowana do niskiego ciśnienia turbiny.Przez ponowne podgrzanie pary między turbinami wysokiego i niskiego ciśnienia, sprawność elektryczną cyklu elektrowni można zwiększyć do ponad 40 procent. Recykling ciepła jest stosowany w dużych kotłach, ponieważ jest ekonomicznie opłacalny tylko w dużych elektrowniach.

Detale

Przegrzewacz

Ogólnie 30 ~ 60 mm. Najpopularniejszym typem przegrzewacza przepływowego jest rura serpentynowa. Ma bardziej intensywną grupę rur, dekoruje się w spalinach o temperaturze 450 ~ 1000 ℃, spalinach erozji pionowej i bocznej. Spaliny głównie przenosi ciepło do rury przez konwekcję, a część ciepła jest pochłaniana przez promieniowanie. Przegrzewacz płytowy składa się z wielu ekranów rurowych, umieszczonych w górnej części pieca lub na wylocie, należących do promieniowania lub przegrzewacz półpromieniowy Pierwszy pochłania ciepło promieniowania z płomienia pieca, drugi również część ciepła konwekcyjnego. W kotłach elektrowni powyżej 10 MPa powszechnie stosuje się przegrzewacz ekranowy i przegrzewacz serpentynowy w celu zwiększenia absorpcji ciepła. przegrzewacz zastosowany na wewnętrznej ścianie pieca jest przegrzewaczem promiennikowym, który jest rzadko używany. przegrzewacz ścienny stosowany jest w kotle elektrowni dużej mocy do uformowania ściany górnej części pieca i płaszcza konwekcyjnegoue Rysunek przedstawia rozmieszczenie kilku przegrzewaczy. Kotły przemysłowe małej mocy z przegrzewaczem mogą spełnić wymagania tylko z przegrzewaczem jednostopniowym.

Podgrzewacz

Układ nagrzewnicy jest zgodny z układem przegrzewacza, obejmującym konwekcję, promieniowanie i półpromieniowanie.

Nagrzewnica konwekcyjna ma przepływ wsteczny, przepływ dolny i przepływ mieszany, pojedyncza wężownica, podwójna wężownica, wiele wężownic, równoległe i schodkowe, pionowe i poziome, równoległe do przedniej ściany i prostopadłe do przedniej ściany. który pochłania ciepło konwekcyjne.

Podgrzewacz promiennikowy odnosi się do wymiennika ciepła pochłaniającego promieniowanie z pieca.

Dogrzewacze półpromiennikowe (przegrzewacze płytowe) to dogrzewacze, które pochłaniają więcej promieniowania z pieca (ponad 1/2 całkowitego ciepła).

Zasada doboru materiału nagrzewnicy dogrzewającej jest taka sama, jak w przypadku przegrzewacza.Ponieważ para dogrzewająca jest gorsza od przegrzewacza pod względem wydajności chłodzenia, projektowana temperatura ścianki jest generalnie wyższa niż temperatura przegrzewacza o tym samym poziomie temperatury. Metalowe rury dogrzewaczy wysokotemperaturowych są zwykle wykonane ze stali stopowej (rury metalowe zawierające więcej niż 5% stopu na przykład 12CrlMoV, steel 102, sa213-t91, sa213-tp304, sa213-tp347 itp.

Różnice

Podanie

Służy do ogrzewania pary nasyconej, temperatura pary może wynosić do 900 stopni C.
Zwiększenie wydajności przegrzewacza w celu zwiększenia wytwarzania energii
