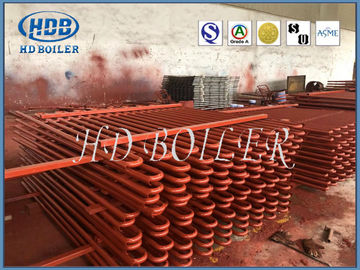

Wężownice Przegrzewacz kotła i nagrzewnica dogrzewająca Klapy Grubość owalności Obie poniżej 15%

Wężownice Przegrzewacz kotła i nagrzewnica dogrzewająca Klapy Grubość owalności Obie poniżej 15%

Opis

Temperatura pary w kotle zależy od ciśnienia, ale w kontakcie z wodą nigdy nie przekracza temperatury wrzenia.

· Nazywa się to temperaturą „pary nasyconej”. Dopóki ciśnienie i temperatura pozostają stałe, para nie będzie zawierała wody, zwanej „suchą parą nasyconą”.

· Kiedy para przepływa z kotła do silnika, następuje spadek temperatury i natychmiast koaguluje, chociaż w rurze jest izolacja i tak dalej.

Kondensacja występuje również, gdy para dostaje się do pary.

Funkcjonować

Przegrzewacz jest odpowiedzialny za podgrzanie pary najpierw odparowanej w kotle do wysokiej jakości pary przegrzanej.Po zakończeniu pracy pary przegrzanej w cylindrze wysokociśnieniowym turbiny parowej, para niskociśnieniowa i niskotemperaturowa (tzw. Dogrzewanie na zimno) ) jest ponownie wprowadzany do podgrzewacza.Podgrzewacz jest odpowiedzialny za ponowne podgrzanie tej części pary do pary o wysokiej temperaturze, która to para przegrzana (tzw. Dogrzewanie) wchodzi do turbiny parowej i cylindra niskociśnieniowego, a na koniec trafia do skraplacza i skrapla się do wody.

Z powyższego procesu wynika, że ​​do podgrzewania pary wykorzystywane są zarówno dogrzewacz, jak i przegrzewacz, ale parametry pary są różne, para w przegrzewaczu należy do wysokiej temperatury i wysokiego ciśnienia, a materiał musi być wyższy niż przegrzewacz, podczas gdy para w przegrzewaczu należy do wysokiej temperatury i niskiego ciśnienia, a materiał musi być niższy niż przegrzewacz.

Ustawienie zaworu bezpieczeństwa wynika z tego, że każdy materiał ma swoją własną granicę roboczą, jako przegrzewacz lub przegrzewacz, jego materiał ma również określoną granicę roboczą, w tym temperaturę i ciśnienie. zaworu bezpieczeństwa, gdy ciśnienie pary przekroczy ustawioną wartość, aby uniknąć wypadku wybuchu rury lub nawet wybuchu pieca z powodu przekroczenia limitu materiału.

Przegląd historyczny

·Suszarki parowe i odwadniacze mogą usuwać skroploną wodę z rur, a płaszcz parowy może zmniejszyć kondensację w cylindrze, ale nie eliminuje problemu.

·W XIX wieku zdano sobie sprawę, że po usunięciu pary wodnej z bliskości wody w kotle może ona otrzymać dodatkowe ciepło, a jej temperatura może wzrosnąć powyżej punktu wrzenia.

·Nazywa się to „przegrzaniem”.

·Przy wystarczającym dodatkowym ogrzewaniu wzrost temperatury pary z nadwyżką zrekompensowałby spadek temperatury, gdy przechodziła przez układ rur i silnik, a kondensacja mogłaby zostać wyeliminowana.

· Awaria rur jest jedną z głównych przyczyn wymuszonych przestojów w elektrowniach.Jednym z kluczowych sposobów zapobiegania awariom jest przewidywanie pozostałego okresu użytkowania rur.

· Uzyskując dokładną ocenę przewidywanej żywotności rur, operatorzy elektrowni mają niezbędne informacje do podejmowania decyzji o ustaleniu priorytetów przyszłych inspekcji oraz o uruchomieniu, naprawie lub wymianie rur.

· Jak analizujemy pozostały okres użytkowania rur:

· Na żywotność przegrzewacza lub rury nagrzewnicy ma wpływ czas, temperatura i naprężenia.

· Aby zmierzyć pozostałą żywotność rury, do obliczenia historii naprężeń rury wykorzystuje się informacje o ciśnieniu pary, pierwotnej i aktualnej grubości ścianek oraz średnicy zewnętrznej rury (OD).· Grubość skali po stronie pary służy do pomiaru historii efektywnej temperatury rury.

· Historię naprężeń i rzeczywistą historię temperatury porównuje się z materiałem pęknięcia pełzającego określonego materiału rury.Na podstawie tych informacji można obliczyć pozostały okres użytkowania rury - a także profile temperatur w całym kotle.

· Można również zidentyfikować gorące punkty i schematy marnotrawstwa.

Zaawansowana technologia

· HDB ma rozległe doświadczenie w wykorzystaniu pozostałego systemu analizy żywotności do przewidywania żywotności rur.

· System mierzy tlenek i grubość ścianki rury podczas nieniszczącego testu na miejscu i jest używany do obliczenia pozostałego okresu użytkowania.

· HDB opracowało technologię pomiaru tlenków w 1991 roku i jest obecnie stosowana jako standard na całym świecie.
