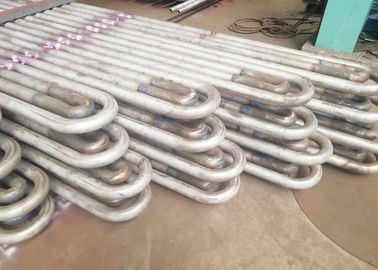

Wymiennik ciepła kotła ze stali węglowej / stali nierdzewnej Przegrzewacz kotła i cewka rurowa nagrzewnicy

Wymiennik ciepła kotła ze stali węglowej / stali nierdzewnej Przegrzewacz kotła i cewka rurowa nagrzewnicy

Opis produktu


W przypadku dużych kotłów w elektrowniach przegrzewacze i dogrzewacze mają duży udział w całkowitej powierzchni grzewczej, należy je umieszczać w miejscach, w których występuje dym o wyższej temperaturze.Dla poprawienia sprawności cyrkulacji cieplnej w elektrowniach konieczne jest stopniowe poprawianie pierwotnych parametrów pary, wzrost ciśnienia pary wymaga odpowiedniego wzrostu temperatury pary przegrzanej lub wilgotność wielostopniowego spustu turbiny parowej będzie zbyt wysoka, co wpłynie na jego bezpieczeństwo.Zatem para przepływająca przez przegrzewacze i dogrzewacze jest parą wysokotemperaturową, ich wydajność wymiany ciepła jest dość zła, co determinuje, że temperatury ścian rur przegrzewaczy i dogrzewaczy są wysokie.

Funkcje i charakterystyka przegrzewaczy i przegrzewaczy

Przegrzewacze i dogrzewacze są ważnymi częściami powierzchni grzewczych, używanymi do podwyższania temperatury pary, mającej na celu poprawę entalpii pary i dalsze zwiększenie sprawności cyrkulacji cieplnej w elektrowni.

Przegrzewacze pracują w celu podgrzania pary nasyconej do pary przegrzanej o określonej temperaturze.Gdy zmieniają się obciążenia kotła lub inne warunki pracy, należy upewnić się, że temperatura przegrzanej pary jest normalna i mieści się w dopuszczalnym zakresie wahań temperatury.

Z obiegu cieplnego w elektrowni wynika, że ​​pierwotne parametry ciśnienia i temperatury są wyższe, sprawność cieplna cyrkulacji jest lepsza lub zbyt duża wilgotność pary tylnej turbiny parowej wpływa na jej bezpieczeństwo.Podczas gdy temperatura pary superheer jest ograniczona materiałami metalowymi, obecnie, ze względu na ograniczenie materiałów metalowych, temperatura przegrzania dla większości kotłów elektrowni nadal mieści się w zakresie 540-555 stopni i aby uniknąć zawilgocenia łopatki turbiny parowej. tył zbyt duży, dlatego zastosowano środkowy system dogrzewania.

Zadaniem nagrzewnic jest podgrzewanie wylotu cylindra wysokociśnieniowego turbiny parowej do temperatury przegrzania, która jest zbliżona lub równa temperaturze przegrzanej, a następnie przesyłanie ich do cylindra średniego ciśnienia i niskiego ciśnienia w celu rozprężenia i pracy w celu zwiększenia suchości blasku turbiny parowej. tylny.Zwykle ciśnienie pary przegrzanej stanowi jedną piątą ciśnienia pary przegrzanej.Zastosowanie systemu dogrzewania może zwiększyć sprawność cieplną elektrowni o 4-5%.

Do tej pory w naszym kraju jednostki o mocy powyżej 125mW stosują jednorazowy środkowy system dogrzewania.Podwójne dogrzewanie może ponownie zwiększyć sprawność cieplną cyrkulacji o 2%, ale system jest bardzo skomplikowany, nie jest stosowany w jednostkach krajowych, ale jest powszechny w przypadku dużych kotłów za granicą.
